浮地型加速度傳感器

產品涵蓋振動、壓力、力等傳感器、配套放大器、數據采集器以及專業線纜及配件等，組成一套完整的測試系統，并為用戶提供完整的測試解決方案及現場測試服務，真正做到“交鑰匙”服務。

關鍵詞：傳感器,儀器,振動臺與激振器,樁基動測傳感器

所屬分類：

熱線：

產品描述

浮地型加速度傳感器

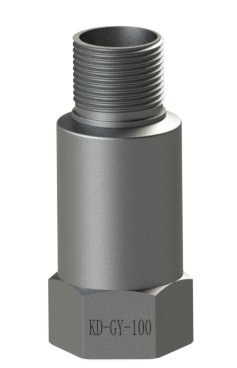

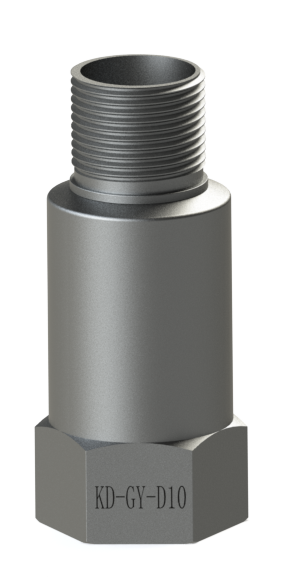

型號		KD-GY-100	KD-GY-50	KD-GY-10	KD-GY-D100	KD-GY-D10
測量范圍	±g	100	50	10	100	10
靈敏度	mV/g	50	100	500	0.16mA/g	1.6mA/g
頻率響應(±10%)	Hz	4- 9K	4 - 9K	4 - 5K	4 - 5K	4 - 5K
諧振頻率	Hz	≥20K	≥20K	≥15K	≥15K	≥20K
橫向靈敏度	%	＜5	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1	≤1
供電電壓	VDC	18-30	18-30	18-30	DC：24V	DC：24V
供電電流	mA	2-10	2-10	2-10	輸出4-20mA	輸出4-20mA
輸出阻抗	Ω	≤100	≤100	≤100	≤100	≤100
使用溫度	℃	-40～120	-40～120	-40～120	-40～120	-40～120
殼體材料	/	不銹鋼	不銹鋼	不銹鋼	不銹鋼	不銹鋼
密封形式	/	激光焊接	激光焊接	激光焊接	激光焊接	激光焊接
感應元件	/	陶瓷	陶瓷	陶瓷	陶瓷	陶瓷
結構形式	/	剪切	剪切	剪切	剪切	剪切
安裝方式	/	M5	M5	M5	M5	M5
輸出方式	/	MIL-C5015	MIL-C5015	MIL-C5015	MIL-C5015	MIL-C5015
外形尺寸	mm	Φ25*53	Φ25*53	Φ25*53	Φ25*53	Φ25*53
重量	克	86	86	86	86	86
與地絕緣	/	是	是	是	是	是

特性		內嵌精密積分電路，密封激光焊接（防水，防油污）隔離浮置，工業現場監測，抗干擾能力強，適合遠距離測量
應用		適合永久性安裝及長期在線監測，工業性傳感器均采用不銹鋼結構，雙層屏蔽（隔離）
附件		標配：屏蔽電纜1米，MIL-C5015/BNC、檢測報告、合格證、安裝螺釘選配：定制安裝座、磁座、工程箱
注釋		靈敏度為參考值，以實際出廠值為準

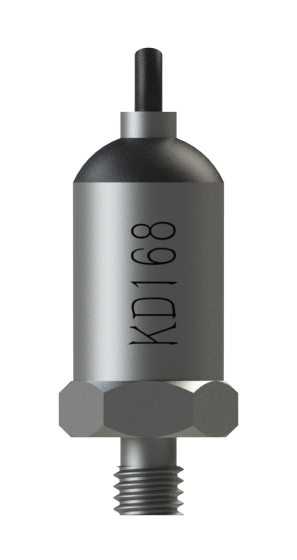

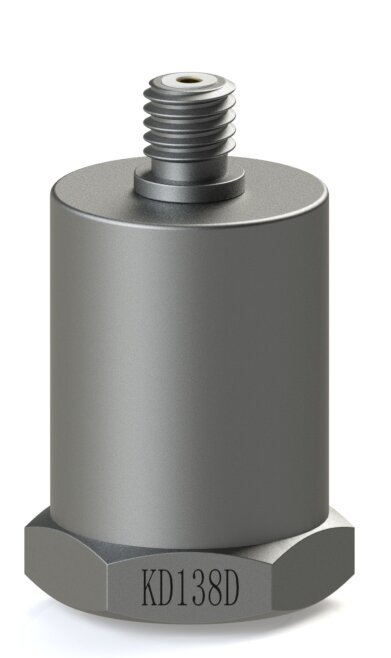

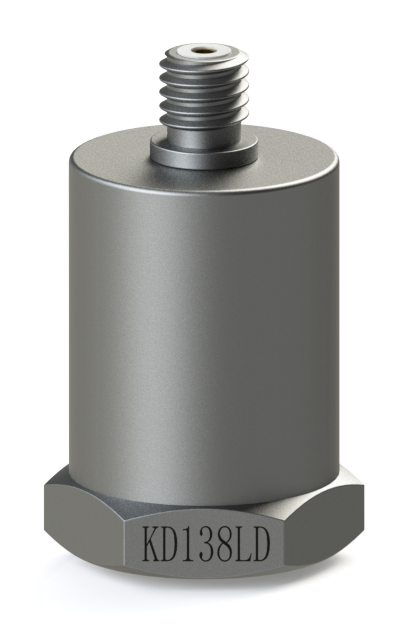

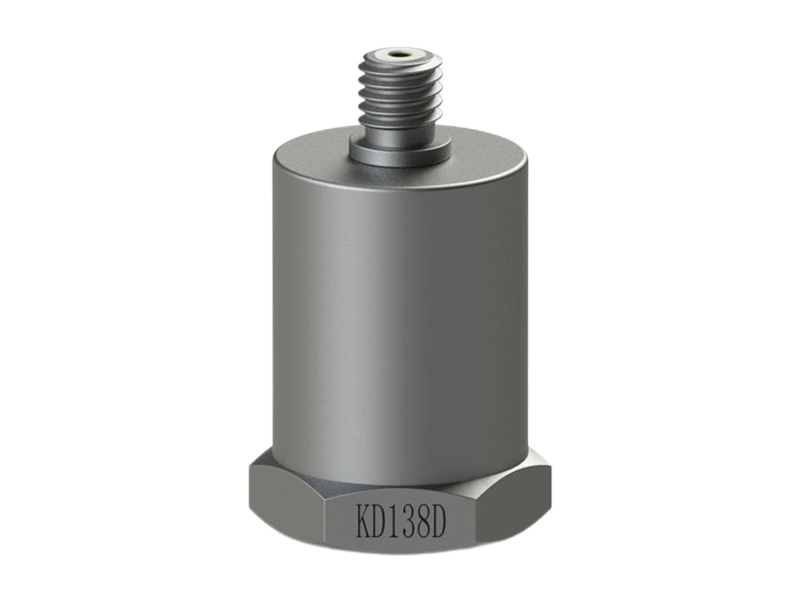

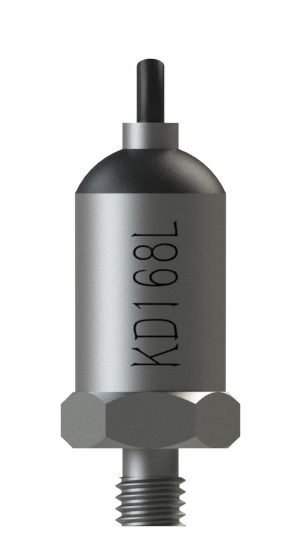

型號	KD	138D	138LD	168	168L
測量范圍	±g	1000	500-100	1000	500-250
軸向靈敏度	/g	30pC	10-50mV	2pC	10-20mV
頻率響應	Hz	1～7K	1～7K	1～10K	1～10K
安裝諧振頻率	Hz	≥25K	≥25K	≥40K	≥40K
橫向靈敏度	%	＜5	＜5	＜5	＜5
幅值線性	%	≤1	≤1	≤1	≤1
供電電壓	VDC	/	18-30	/	18-30
供電電流	mA	/	2-10	/	2-10
絕緣電阻	Ω	≥10⁹	/	≥10⁹	/
輸出阻抗	Ω	/	≤100	/	≤100
使用溫度	℃	-40～120	-40～100	-40～120	-40～100
沖擊極限	g	1500	500	1500	1000
殼體材料	/	鈦合金	鈦合金	高強度不銹鋼	高強度不銹鋼
密封形式	/	激光焊接	激光焊接	激光焊接	激光焊接
感應元件	/	陶瓷	陶瓷	陶瓷	陶瓷
結構形式	/	剪切	剪切	剪切	剪切
安裝方式	/	M5	M5	M5	M5
輸出方式	/	頂端/L5	頂端/L5	頂端整體	頂端整體
外形尺寸	mm	Φ18*28	Φ18*28	Φ13*33	Φ13*33
重量	克	18	19	12	12
與地絕緣	/	是	是	是	是

特性		內置隔離、性價比高、可靠性高、信噪比高
應用		常規振動試驗、振動控制、機械研究、結構測試、產品測試、模態分析、包裝跌落試驗等
附件		標配：電纜（1米）、檢測報告、合格證、安裝螺釘選配：定制安裝座、磁座、工程箱
注釋		本系列產品均支持殼體材料選擇（鈦合金）；支持輸出方式選擇（側端）
